Vista anteriore

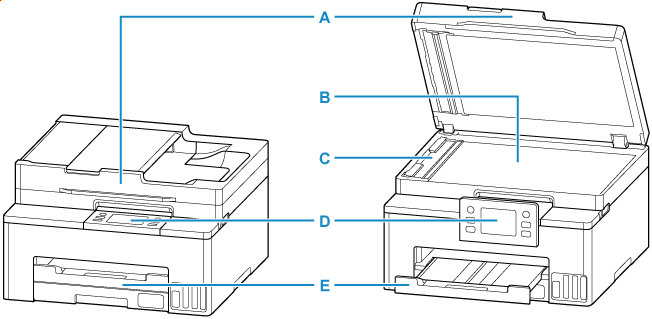

A: Coperchio dei documenti

Aprire per caricare un originale sul piano di lettura.

B: Vassoio

Caricare qui un originale.

C: Assistente scansione ADF

Rimuovere solo durante la pulizia dell'ADF.

D: Pannello dei comandi

Consente di utilizzare la stampante o di modificarne le impostazioni. Il pannello dei comandi viene spinto e aperto dal vassoio di uscita della carta prima che inizi la stampa.

• Pannello dei comandi

E: Vassoio di uscita della carta

I fogli stampati vengono espulsi. Estrarlo prima di stampare.

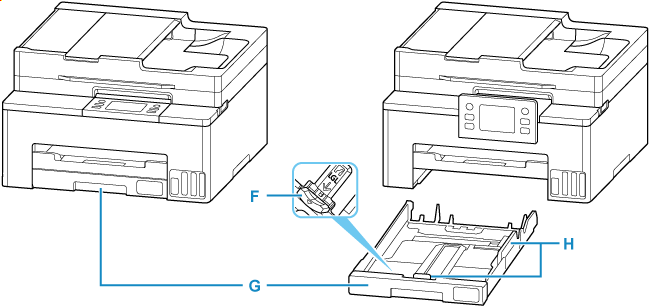

F: Linguetta di ridimensionamento

Consente di caricare carta in formato Legal nel cassetto.

G: Cassetto

Consente di caricare la carta e di alimentarla nella stampante.

• Caricamento di carta comune

H: Guide della carta

Allineare le guide sui lati destro/sinistro/anteriore della risma di carta.

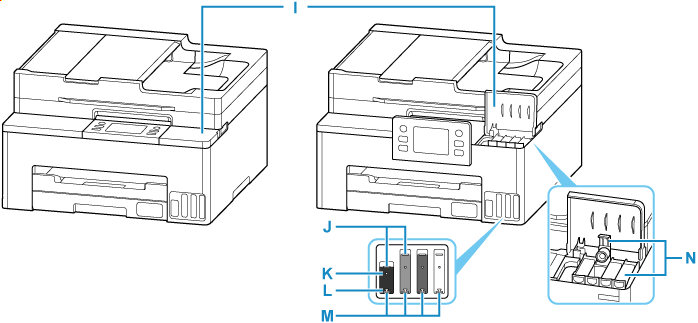

I: Coperchi serbatoi dell'inchiostro

Aprire per ricaricare i serbatoi d'inchiostro.

J: Linea limite superiore

Indica la capacità massima dell'inchiostro.

K: Punto singolo

Indica la quantità di inchiostro necessaria quando si sostituisce l'inchiostro nella testina di stampa.

L: Linea limite inferiore

Indica il limite inferiore della quantità di inchiostro sufficiente per stampare. Ricaricare il serbatoio d'inchiostro prima che la quantità di inchiostro scenda al di sotto di questa linea.

M: Serbatoi d'inchiostro

Il serbatoio d'inchiostro nero è sulla sinistra e i serbatoi d'inchiostro colore (ciano, magenta e giallo) sono sulla destra.

Ricaricare i serbatoi con un livello d'inchiostro basso.

• Ricarica dei serbatoi d'inchiostro

N: Coperchietti del serbatoio

Aprire per ricaricare i serbatoi d'inchiostro.

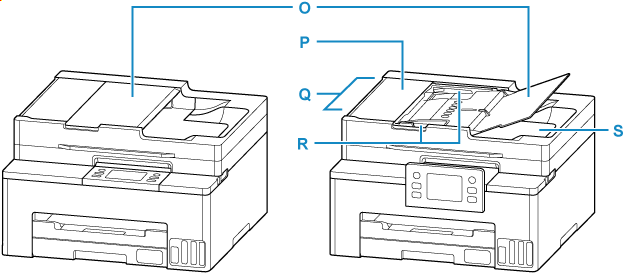

O: Vassoio dei documenti

Aprire per caricare un documento nell'ADF. È possibile caricare due o più fogli del documento della stessa dimensione e del medesimo spessore. Caricare il documento con il lato da sottoporre a scansione rivolto verso l'alto.

P: Coperchio dell'alimentatore documenti

Aprire quando si eliminano i documenti inceppati.

Q: ADF (Alimentatore automatico documenti)

Caricare qui un documento. I documenti caricati nel vassoio dei documenti vengono sottoposti automaticamente a scansione un foglio alla volta.

• Caricamento di documenti nell'ADF (Alimentatore automatico documenti)

R: Guida documenti

Regolare tale guida per adattarla alla larghezza del documento nell'ADF.

S: Slot di uscita dei documenti

I documenti sottoposti a scansione dall'ADF vengono consegnati qui.
